| Lieu d'origine: | Shenzhen, en Chine |
|---|---|
| Nom de marque: | Lunfeng |
| Certification: | ISO9001:2015 |
| Numéro de modèle: | LFZDX110 |
| Quantité de commande min: | 1 pièce |
| Prix: | Negotiable |
| Détails d'emballage: | D'abord mis dans un poly-sac, puis emballé dans un carton. Selon les exigences particulières des cli |
| Délai de livraison: | 7-25 jours ouvrables, à négocier |
| Conditions de paiement: | T/T, union occidentale |
| Capacité d'approvisionnement: | 500000 morceaux/morceaux par mois |
| NOM: | Aspect mat noir de contact à membrane de LED tactile de fenêtre d'affichage à cristaux liquides LED | Matériel: | PET, polyester (PET), polyester 0,15 mm |
|---|---|---|---|
| Adhésif arrière: | 3M467/468, | Couleurs: | Couleur Pantone/RAL, rouge, vert, noir, blanc |
| Caractéristique: | surface mate, circuit argent | Connecteur: | Pas de 2,54 mm, connecteur noir, |
| Clé: | gaufrage des clés avec des dômes métalliques, | LED: | Leds couleur, pas de film LGF |
| Fenêtre: | fenêtre LCD noire, pas de perforations | ||
| Surligner: | Interrupteur à membrane LED aspect mat,interrupteur à membrane LED 60 Hz,clavier à membrane LED aspect mat |
||

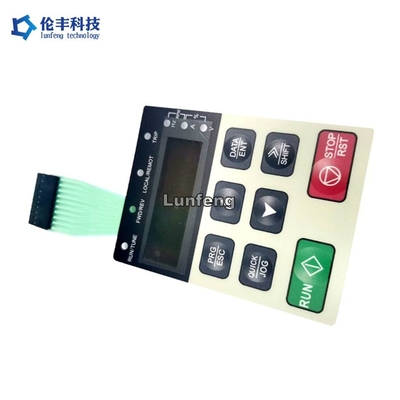

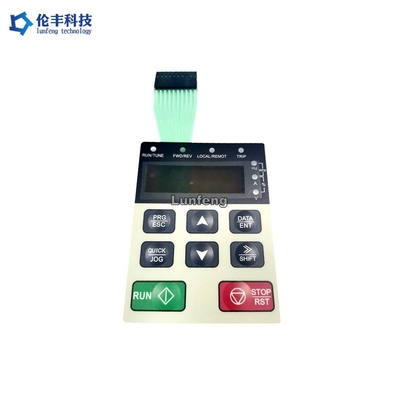

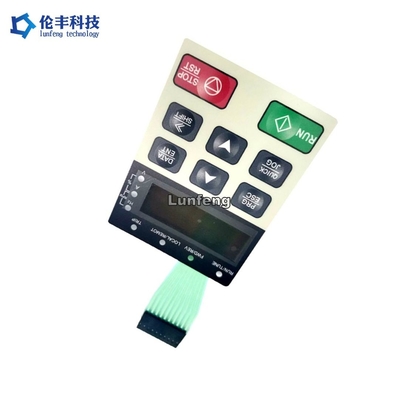

Aspect mat noir de contact à membrane de LED tactile de fenêtre d'affichage à cristaux liquides LED
Structure du clavier à membrane
Structure 1, 4 couches : superposition graphique + entretoise + circuit (peut être un circuit PET ou un circuit FPC) + adhésif arrière
Structure 2, 6 couches :
Superposition graphique + entretoise : retenue de dôme + entretoise + circuit (peut être un circuit PET ou un circuit FPC) + adhésif arrière ;
3, autre structure
1. Superposition + adhésif en caoutchouc + clavier en caoutchouc + adhésif en caoutchouc + dispositif de retenue + entretoise + circuit + adhésif arrière ;
2. Overlay + Spacer + Retainer + PCB Circuit;
Et il existe également de nombreux autres types de structures pour la structure des claviers d'interface.Il est basé sur les besoins réels du client et nous pouvons concevoir la structure appropriée et économique pour l'application finale de notre client.
Description de l'interrupteur à membrane
Un commutateur à membrane a généralement 6 couches ou plus ou moins.La couche supérieure d'un interrupteur à membrane est l'interface de superposition graphique entre l'utilisateur et la machine.L'autre couche critique est la couche circuit.Il peut également s'agir de PET, de FPC ou de PCB.Toutes les couches sont normalement assemblées à l'aide d'adhésifs sensibles à la pression.Le contact entre deux pistes peut être établi via un tampon de court-circuit imprimé ou via un dôme métallique qui repose sur des pieds.
Applications:
Notre avantage :
| Articles | Circuit Imprimé Argent | Circuit FPC gravé au cuivre |
| Matériel | PET (Polyester) | Cuivre |
| Conducteur | Argent imprimé | Cuivre |
| Contacter les doigts | Argent et Carbone | Plaqué or |
| Boutons de contact Tampons | Argent | Plaqué or |
| Durée de vie et fiabilité | Ordinaire | bien |
| La stabilité | Ordinaire | bien |
| La résistance | bas | Très lent |
| Coût | bas | haute |
| Délai de mise en œuvre | 2-3 jours | 7-10 jours |
| Terrain |
0,5 mm (non suggéré), 1,0 mm, 1,27 mm, 2,54 mm |
0,5 mm, 1,0 mm, 1,27 mm, 2,54 mm |
| 1. Propriétés électriques | Contact à membrane | ||
| Niveau électrique : | 35 V (CC), 100 mA, 1 W | ||
| Contacter la résistance : | 10Ω~500Ω | ||
| La resistance d'isolement: | 100MΩ/100V | ||
| Diélectriques Tension-résistance : | 250VRms (50~60Hz 1min) | ||
| Temps de bavardage : | ≤ 5 ms | ||
| Durée de vie: | Type plat ≥ 5 000 000 ;Type tactile ≥ 1 000 000 | ||
| Pliage de la queue : | R>1 180 | ||
| 2. Propriétés mécaniques | |||
| Force de fonctionnement : | Type plat 57~284g (2~10oz);Type tactile 170 ~ 397 g (6 ~ 14 oz) | ||
| Coup de commutateur : | Type plat 0,1 ~ 0,5 mm ;Type tactile 0,6 ~ 1,5 mm | ||
| 3. Conditions environnementales et de stockage | |||
| Température de fonctionnement : | -40°C ~ +80°C | ||
| Température de stockage: | -40°C ~ +80°C | ||
| Humidité: | 40°C, 90%~95%, 240 heures |
FAQ:
Q1 : Êtes-vous une usine ou une entreprise commerciale ?
R : Lunfeng est un fabricant/usine de commutateurs à membrane/superposition graphique.Nous nous spécialisons dans le commutateur memrbane depuis 26 ans.
Q2 : Mon fichier switch est-il en sécurité si je vous l'envoie pour fabrication ?
A : Nous respectons l'autorité de conception du client et ne fabriquerons jamais de commutateur à membrane/superposition graphique pour quelqu'un d'autre sans
Votre permission.NDA est acceptable.
Q3 : Pouvez-vous copier des échantillons de commutateur à membrane/de superposition graphique sans fichier ?
A : Oui, nous pouvons cloner le commutateur à membrane/superposition graphique en fonction de vos échantillons.
Q4 : Quel paiement acceptez-vous ?
R : TT/ Western Union.
Q5 : Quelle est votre manière d'expédition ?
A : 1. Nous avons notre propre transitaire pour expédier des marchandises par DHL, UPS, FEDEX, TNT, EMS.
2. Si vous avez votre propre transitaire, nous pouvons coopérer avec eux.
Q6 : Que diriez-vous du MOQ ?
A : 1 pièces, mais normalement 5 échantillons de pièces pour le commutateur à membrane, 10 pièces pour la superposition de membrane.
Q7 : Quel est votre principal marché ?
A : Europe, États-Unis, Brésil, Russie, Turquie, Iran, Autriche, Singapour...
