| Lieu d'origine: | Shenzhen, Chine |
|---|---|
| Nom de marque: | Lunfeng |
| Certification: | ISO9001:2015 |
| Numéro de modèle: | FPCMS-016 |
| Quantité de commande min: | 1 morceau |
| Prix: | Negotiable |
| Détails d'emballage: | D'abord mis dans un poly-sac, puis paked dans un carton. Selon les exigences spéciales des clients. |
| Délai de livraison: | 7-25 jours ouvrables, être négocié |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 500000 morceaux/morceaux par mois |
| Nom de produit: | Contact à membrane fait sur commande de FPC avec le circuit et le connecteur flexibles | Utilisé dessus: | Contrôle industriel |
|---|---|---|---|
| Couleur: | Couleur de Pantone ou de RAL, rouge, blanche | Matériel clé: | PET EBG180 mat |
| Adhésif arrière: | 3M467 | Caractéristique: | les dômes en métal, ont mené embeded |
| Circuits: | FPC flexible | Couleur menée: | Le blanc ustomized |
| Surligner: | Connecteur de clavier numérique de membrane de FPC,connecteur flexible de clavier numérique de membrane de circuit,Commutateur de dôme de clavier numérique de Pantone |
||

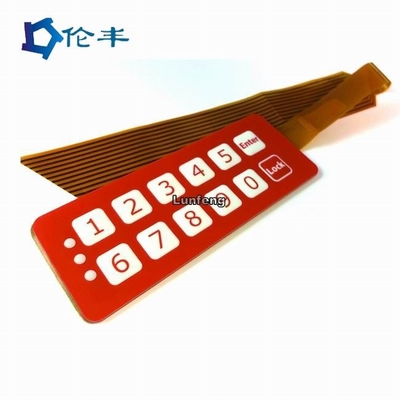

Contact à membrane fait sur commande de FPC avec le circuit et le connecteur flexibles
Habituellement si les contacts à membrane ont besoin a assemblé beaucoup de LED, puis nous proposons d'utiliser le circuit de FPC, il peut obtenir une qualité de soudure plus stable de LED. Pour l'application normale le circuit d'ANIMAL FAMILIER est assez, qui est plus économique. En outre si le lancement de conducteur est 0.5mm, bien que nous puissions également l'imprimer, mais nous suggérez toujours d'utiliser le circuit de FPC. En raison de ces 0.5mm le lancement est trop petit et il est facile de se produire le problème de court-circuit.
Pour les contacts à membrane rigides de circuit, le circuit est carte électronique rigide. Le matériel de la carte PCB rigide est habituellement FR4 et cuivre. Par ce type de contact à membrane, le connecteur est habituellement le connecteur de SMD (peut parfois également être directement par le connecteur). Pour une certaine application qui ont besoin de capacité très raide, puis utilisez le contact à membrane de circuit de carte PCB.
| Articles | Circuit imprimé argenté | Circuit gravé à l'eau-forte de cuivre de FPC |
| Matériel | CHOYEZ (polyester) | Cuivre |
| Conducteur | Argent imprimé | Cuivre |
| Doigts de contact | Argent et carbone | Or plaqué |
| Protections de boutons de contact | Argent | Or plaqué |
| La vie et fiabilité | normale | bon |
| Stabilité | normale | bon |
| Résistance | le bas | Très bas |
| Coût | le bas | haut |
| Délai d'exécution | 2 ou 3 jours | 7-10 jours |
| Lancement | 0.5mm (pas a suggéré), 1.0mm, 1.27mm, 2.54mm | 0.5mm, 1.0mm, 1.27mm, 2.54mm |
Notre avantage :
Nous nous focalisons dans le contact à membrane et les articles connexes.
Capacité forte de R&D
Écurie de qualité
Prix concurrentiel
Délai d'exécution court pour des échantillons et la production en série
Conception entière de solution disponible
Applications :
* appareils ménagers et dispositif
* systèmes de protection de sécurité avec le code de chiffre
* divers panneau de clavier numérique de contrôle d'industrie
* électronique grand public et article 3C
* système et dispositif médicaux de Thrapy
Divers clavier numérique de commande numérique automtic
|
propriétés 1.Electrical |
Contact à membrane |
||
|
Niveau électrique : |
35V (C.C), 100mA, 1W |
||
|
Résistance de contact : |
10Ω~500 Ω |
||
|
Résistance d'isolation : |
100MΩ/100V |
||
|
Tension-résistance de diélectriques : |
250VRms (50~60Hz 1min) |
||
|
Temps de vibration : |
≤ 5ms |
||
|
Temps de la vie : |
Type plat ≥ 5 000 000 ; Type tactile ≥ 1 000 000 |
||
|
Pliage de queue : |
R>1,180 |
||
|
|
|
||
|
propriétés 2.Mechanical |
|
||
|
Force d'opération : |
Type plat 57~284g (2~10oz) ; Type tactile 170~397g (6~14oz) |
||
|
Course de commutateur : |
Type plat 0.1~0.5mm ; Type tactile 0.6~1.5mm |
||
|
|
|
||
|
3.Environmental et conditions de stockage |
|
||
|
La température d'opération : |
-40°C | +80°C |
||
|
Température de stockage : |
-40°C | +80°C |
||
|
Humidité : |
40°C, 90%~95%, 240 heures |
FAQ :
Q1 : Est-vous une usine ou la société commerciale ?
: Lunfeng est fabricant/usine recouverts graphiques de contact à membrane. Nous pecialize dans le commutateur de memrbane pendant 26 années.
Q2 : Mon dossier de commutateur est-il coffre-fort si je te l'envoie pour la fabrication ?
: Nous respectons l'autorité de la conception du client et ne fabriquerons jamais le graphique de contact à membrane recouvert pour quelqu'un d'autre sans
votre autorisation. NDA est acceptable.
Q3 : Pouvez-vous copier pour contact à membrane graphique recouvert des échantillons sans dossier ?
: Oui, nous pouvons copier le graphique de contact à membrane recouvert selon vos échantillons.
Q4 : Quel paiement acceptez-vous ?
: TTT Western Union.
Q5 : Quelle est votre manière de expédition ?
: 1. Nous avons notre propre expéditeur pour embarquer des marchandises par DHL, UPS, FEDEX, TNT, SME.
2. Si vous avez votre propre expéditeur, nous pouvons coopérer avec eux.
Q6 : Que diriez-vous de du MOQ ?
: PCs 1, mais normalement 5 échantillons de PCs pour le commutateur de memrbane, 10 PCs pour le recouvrement de membrane.
Q7 : Quel est votre marché principal ?
: L'Europe, Etats-Unis, Brésil, Russie, Turquie, Iran, Austrialia, Singapour…
