| Lieu d'origine: | Shenzhen, en Chine |
|---|---|
| Nom de marque: | Lunfeng |
| Certification: | ISO9001:2015 |
| Numéro de modèle: | LFZDX158 |
| Quantité de commande min: | 1 PIÈCE |
| Prix: | Negotiable |
| Détails d'emballage: | D'abord mis dans un poly-sac, puis emballé dans un carton. Selon les exigences particulières des cli |
| Délai de livraison: | 7-25 jours ouvrables, à négocier |
| Conditions de paiement: | T/T, union occidentale |
| Capacité d'approvisionnement: | 500000 morceaux/morceaux par mois |
| Nom: | Interrupteur à membrane plate non tactile, taille personnalisée du clavier à membrane | Matériel: | PET, polyester (PET), polyester |
|---|---|---|---|
| Adhésif arrière: | 3M467/468, 3M9448 | Couleurs: | Couleur Pantone/RAL, multi-couleurs |
| Caractéristique: | surface mate, circuit argent | Connecteur: | Pas de 2,54 mm, extrémité ZIF, taille personnalisée |
| Clé: | clés plates avec dômes métalliques, | LED: | pas de Leds, pas de film LGF |
| Fenêtre: | Fenêtre LCD, pas de trous de perforation | ||
| Surligner: | Commutateur à membrane plate couleur Pantone,Clavier à membrane plate RAL,Clavier à membrane plate PET |
||

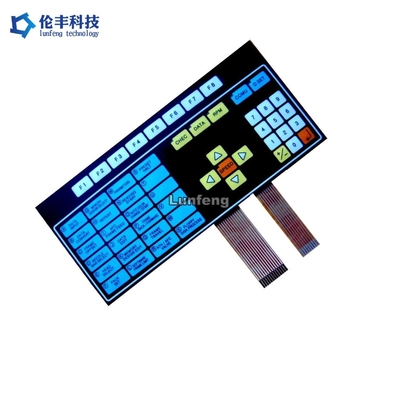

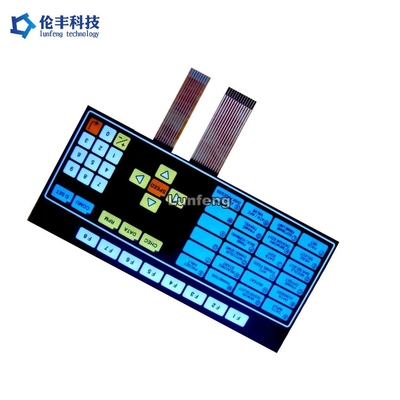

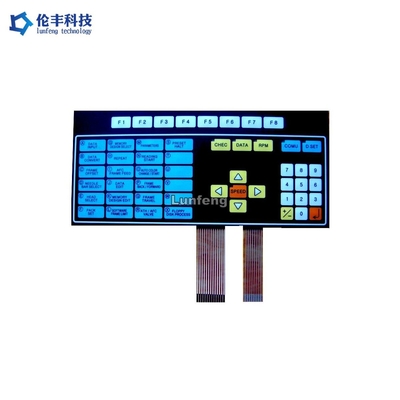

Contact à membrane plat non tactile, taille personnalisée du clavier à membrane
Les options de circuits flexibles incluent le polyester (PET) qui utilise de l'encre d'argent comme élément de circuit et le PCB flexible (FPC) qui utilise du cuivre comme élément conducteur.La forme, l'ajustement et la fonction sont très similaires pour les deux, bien que leurs coûts et leur fiabilité respectifs puissent différer considérablement.
Caractéristiques électriques
La plupart des gens savent à quel point le cuivre est un excellent conducteur d'électricité.C'est pourquoi le cuivre est fréquemment utilisé dans les fils, les circuits imprimés, etc. Les interrupteurs à membrane à circuit flexible ne font aucune différence.
S'il y a un problème de résistance, par exemple si la résistance maximale de votre circuit doit être de 200 Ω ou moins, vous pouvez envisager un circuit en polyimide par rapport à un circuit PET.Tout comme dans le conducteur d'un câble en vrac, la résistance du circuit d'un interrupteur à membrane est fonction de la section transversale, du matériau et de la longueur de la trace.
Applications:
Notre avantage :
| Articles | Circuit Imprimé Argent | Circuit FPC gravé au cuivre |
| Matériel | PET (Polyester) | Cuivre |
| Conducteur | Argent imprimé | Cuivre |
| Contacter les doigts | Argent et Carbone | Plaqué or |
| Boutons de contact Tampons | Argent | Plaqué or |
| Durée de vie et fiabilité | Ordinaire | bien |
| La stabilité | Ordinaire | bien |
| La résistance | bas | Très lent |
| Coût | bas | haute |
| Délai de mise en œuvre | 2-3 jours | 7-10 jours |
| Terrain |
0,5 mm (non suggéré), 1,0 mm, 1,27 mm, 2,54 mm |
0,5 mm, 1,0 mm, 1,27 mm, 2,54 mm |
| 1. Propriétés électriques | Contact à membrane | ||
| Niveau électrique : | 35 V (CC), 100 mA, 1 W | ||
| Contacter la résistance : | 10Ω~500Ω | ||
| La resistance d'isolement: | 100MΩ/100V | ||
| Diélectriques Tension-résistance : | 250VRms (50~60Hz 1min) | ||
| Temps de bavardage : | ≤ 5 ms | ||
| Durée de vie: | Type plat ≥ 5 000 000 ;Type tactile ≥ 1 000 000 | ||
| Pliage de la queue : | R>1 180 | ||
| 2. Propriétés mécaniques | |||
| Force de fonctionnement : | Type plat 57~284g (2~10oz);Type tactile 170 ~ 397 g (6 ~ 14 oz) | ||
| Coup de commutateur : | Type plat 0,1 ~ 0,5 mm ;Type tactile 0,6 ~ 1,5 mm | ||
| 3. Conditions environnementales et de stockage | |||
| Température de fonctionnement : | -40°C ~ +80°C | ||
| Température de stockage: | -40°C ~ +80°C | ||
| Humidité: | 40°C, 90%~95%, 240 heures |
FAQ:
Q1 : Êtes-vous une usine ou une entreprise commerciale ?
R : Lunfeng est un fabricant/usine de commutateurs à membrane/superposition graphique.Nous nous spécialisons dans le commutateur memrbane depuis 26 ans.
Q2 : Mon fichier switch est-il en sécurité si je vous l'envoie pour fabrication ?
A : Nous respectons l'autorité de conception du client et ne fabriquerons jamais de commutateur à membrane/superposition graphique pour quelqu'un d'autre sans
Votre permission.NDA est acceptable.
Q3 : Pouvez-vous copier des échantillons de commutateur à membrane/de superposition graphique sans fichier ?
A : Oui, nous pouvons cloner le commutateur à membrane/superposition graphique en fonction de vos échantillons.
Q4 : Quel paiement acceptez-vous ?
R : TT/ Western Union.
Q5 : Quelle est votre manière d'expédition ?
A : 1. Nous avons notre propre transitaire pour expédier des marchandises par DHL, UPS, FEDEX, TNT, EMS.
2. Si vous avez votre propre transitaire, nous pouvons coopérer avec eux.
Q6 : Que diriez-vous du MOQ ?
A : 1 pièces, mais normalement 5 échantillons de pièces pour le commutateur à membrane, 10 pièces pour la superposition de membrane.
Q7 : Quel est votre principal marché ?
A : Europe, États-Unis, Brésil, Russie, Turquie, Iran, Autriche, Singapour...
