| Lieu d'origine: | Shenzhen, Chine |
|---|---|
| Nom de marque: | Lunfeng |
| Certification: | ISO9001:2015 |
| Numéro de modèle: | FPC011 |
| Quantité de commande min: | 1 morceau |
| Détails d'emballage: | D'abord mis dans un poly-sac, puis paked dans un carton. Selon les exigences spéciales des clients. |
| Délai de livraison: | 7-25 jours ouvrables, être négocié |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 500000 morceaux/morceaux par mois |

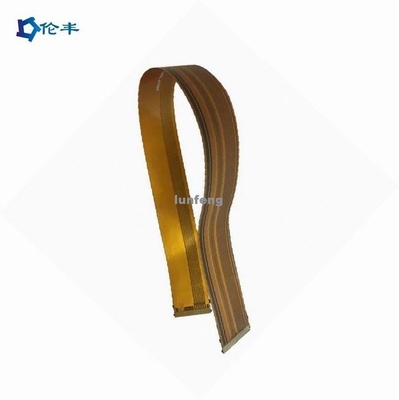

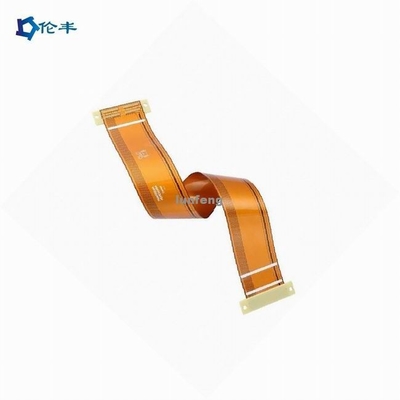

| Nom: | Câble flexible flexible de la carte PCB FPC de carte de Flex Printed Circuit FPC | Application: | Électronique grand public, produit électronique |
|---|---|---|---|
| Matériel :: | Polyimild, pi | Épaisseur de cuivre :: | 0.4-2mil (10-50um), |
| Épaisseur de conseil :: | 0.2-6mm | Taille: | Adapté aux besoins du client |
| Finissage extérieur :: | Argent/étain d'immersion d'OSP/AG l'ENIG ENEPIG/de HASL/ | Masque de soudure: | Film jaune de pi |
| Article: | ODM D'OEM | Contour: | Le poinçon/laser a coupé/foré |
| Épaisseur de cuivre: | 1/2OZ 1OZ 2OZ 3OZ, | ||
| Surligner: | Carte flexible de Polyimild FPC,Carte flexible du film FPC de pi,Carte PCB Flex Printed Circuit |
||
Avantages des circuits imprimés flexibles
Exactitude des conceptions
Puisque des circuits imprimés flexibles sont en grande partie conçus utilisant les machines automatisées, la marge de l'erreur dans les conceptions est moins. C'est une caractéristique importante des appareils électroniques supérieurs. La plupart des appareils électroniques avancés utilisent en service aujourd'hui les cartes flexibles en raison du haut niveau de la précision prévu de elles. Les exemples des dispositifs qui exigent un haut niveau de précision incluent ceux utilisés dans les arrangements médicaux.
Ils sont légers
Les cartes peuvent être pliées facilement, ainsi elles peuvent être placées en compartiments où d'autres composants ont du mal à s'adapter. Les ingénieurs tirent profit de ces circuits étant légers réduire la taille de paquet.
Flexibilité
En raison de leur capacité d'être flexibles, ils peuvent soulager des utilisateurs de l'effort du poids et de l'espace du lequel les cartes rigides produisent souvent. Il est possible de plier les cartes flexibles à de divers niveaux en les installant. Ceci permet pour augmenter les niveaux de fonctionnalité de la diverse électronique.
|
Caractéristiques de câble de FPC (circuit imprimé flexible)
|
|
| Couche | 1-6layer |
| Taille de FPC (maximum/minute) | Minute : 10x45mm maximum : 250x1200mm |
| Épaisseur | 0.050mm-0.2mm |
| Par le diamètre de trou (maximum) | 6.5mm |
| Par la taille de trou (minute) | 0.2mm |
| Par la tolérance de trou | ±0.025mm |
| Épaisseur d'en cuivre de trou | Min8μm 38μm maximum |
| Ligne largeur minimum/espace | 0.04/0.04 millimètre |
| Graver à l'eau-forte de la tolérance | ±20% |
| L'exactitude du modèle sur le trou | ±2mil |
| Taille de poinçon (maximum) | φ3.175mm |
| Taille de poinçon (minute) | φ2.0mm |
| Épaisseur de poinçon d'ouverture (maximum) | 0.2mm |
| Tolérance thermodurcissable d'encres | ±0.2mm |
| Huile verte (minute) | 0.1mm |
| Protection de soudure (minute) | 8mil*8mil |
| Distance de protection de soudure (minute) | 8mil |
| tolérance (minute) | ±0.1mm |
| Matériel disponible de stratifiés | Pl. ANIMAL FAMILIER. FR4-Pl |
| Épaisseur de cuivre d'aluminium |
12um, 18um, 35um, 70um
|
FAQ :
Q1 : Est-vous une usine ou la société commerciale ?
: Lunfeng est un fabricant/usine. Nous pecialize dans le commutateur de memrbane pendant 26 années, écran tactile pendant 10 années.
Q2 : Mon dossier de commutateur est-il coffre-fort si je te l'envoie pour la fabrication ?
: Nous respectons l'autorité de la conception du client et ne fabriquerons sans jamais l'écran tactile pour quelqu'un d'autre
votre autorisation. NDA est acceptable.
Q3 : Est-ce que pouvez-vous vous copier le graphique de contact à membrane recouvrez/échantillon capacitive ou résistive d'écran tactile sans dossier ?
: Oui, nous pouvons copier le graphique de contact à membrane recouvert/écran tactile selon vos échantillons.
Q4 : Quel paiement acceptez-vous ?
: TTT Western Union.
Q5 : Quelle est votre manière de expédition ?
: 1. Nous avons notre propre expéditeur pour embarquer des marchandises par DHL, UPS, FEDEX, TNT, SME.
2. Si vous avez votre propre expéditeur, nous pouvons coopérer avec eux.
Q6 : Que diriez-vous de du MOQ ?
: AUCUN MOQ.
Q7 : Quel est votre marché principal ?
: L'Europe, Etats-Unis, Brésil, Russie, Turquie, Iran, Austrialia, Singapour…
