| Lieu d'origine: | Shenzhen, Chine |
|---|---|
| Nom de marque: | Lunfeng |
| Certification: | ISO9001:2015 |
| Numéro de modèle: | FPC010 |
| Quantité de commande min: | 1 morceau |
| Détails d'emballage: | D'abord mis dans un poly-sac, puis paked dans un carton. Selon les exigences spéciales des clients. |
| Délai de livraison: | 7-25 jours ouvrables, être négocié |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 500000 morceaux/morceaux par mois |

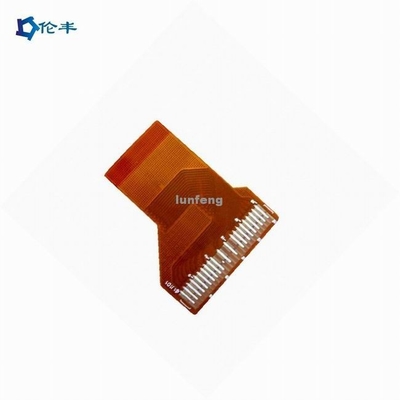

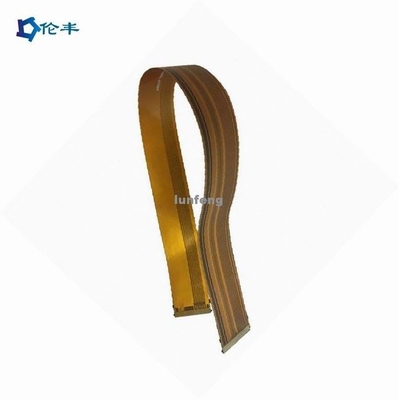

| Nom: | Carte PCB flexible flexible flexible de la carte de FPC pi avec l'adhésif arrière | Application: | Électronique grand public, produit électronique |
|---|---|---|---|
| Matériel :: | Polyimild, pi | Épaisseur de cuivre :: | 0.4-2mil (10-50um), |
| Épaisseur de conseil :: | 0.2-6mm | Taille: | Taille adaptée aux besoins du client |
| Finissage extérieur :: | Argent/étain d'immersion d'OSP/AG l'ENIG ENEPIG/de HASL/ | Masque de soudure: | Film jaune de pi |
| Article: | OEM | Profil d'ensemble: | Le poinçon/laser a coupé/foré |
| Épaisseur de cuivre: | 1/2OZ 1OZ 2OZ 3OZ, z de 1oz/1/2 o 1/3 once | ||
| Surligner: | Carte électronique flexible rigide de pi,Carte 1OZ électronique flexible rigide,Panneau rigide de câble de film jaune de pi |
||
Avantages des circuits imprimés flexibles
Représentation à long terme
Les qualités supérieures des cartes flexibles leur permettre d'avoir la longévité et la représentation à long terme. Les caractéristiques de la basse ductilité et de la masse contenues dans ces conseils leur permettent de surmonter l'influence des vibrations, donc leur donnant la capacité pour avoir amélioré la représentation. La capacité de l'électronique de rester durable est pendant longtemps un avantage massif pour des utilisateurs. Comme vous savez bien, l'électronique sont commune dans les ménages aujourd'hui, ainsi leur capacité de rester dans la bonne forme est pendant longtemps une valeur ajoutée.
Réduction des coûts
La capacité de n'importe quel dispositif ou matériel de réduire le coût de carte PCB comparé à des autres lui donne un avantage supplémentaire. Étant donné que les circuits imprimés flexibles ont la capacité de s'insérer dans un petit espace, ils réduisent de manière significative le coût de l'ensemble flexible de circuit imprimé. Dans la même veine, ils réduisent retoucher le temps, le temps de essai, et les rejets, qui traduit l'économie.
Viable pour l'utilisation à hautes températures
Le matériel de polyimide dans des ces cartes a la capacité de résister à des hautes températures et d'être également résistant aux matériaux comme des acides et des pétroles. Les cartes flexibles peuvent résister aux températures aussi hautes que 400 degrés centigrade, qui leur fait une option fiable pour des applications à hautes températures.
|
Caractéristiques de câble de FPC (circuit imprimé flexible)
|
|
| Couche | 1-6layer |
| Taille de FPC (maximum/minute) | Minute : 10x45mm maximum : 250x1200mm |
| Épaisseur | 0.050mm-0.2mm |
| Par le diamètre de trou (maximum) | 6.5mm |
| Par la taille de trou (minute) | 0.2mm |
| Par la tolérance de trou | ±0.025mm |
| Épaisseur d'en cuivre de trou | Min8μm 38μm maximum |
| Ligne largeur minimum/espace | 0.04/0.04 millimètre |
| Graver à l'eau-forte de la tolérance | ±20% |
| L'exactitude du modèle sur le trou | ±2mil |
| Taille de poinçon (maximum) | φ3.175mm |
| Taille de poinçon (minute) | φ2.0mm |
| Épaisseur de poinçon d'ouverture (maximum) | 0.2mm |
| Tolérance thermodurcissable d'encres | ±0.2mm |
| Huile verte (minute) | 0.1mm |
| Protection de soudure (minute) | 8mil*8mil |
| Distance de protection de soudure (minute) | 8mil |
| tolérance (minute) | ±0.1mm |
| Matériel disponible de stratifiés | Pl. ANIMAL FAMILIER. FR4-Pl |
| Épaisseur de cuivre d'aluminium |
12um, 18um, 35um, 70um
|
FAQ :
Q1 : Est-vous une usine ou la société commerciale ?
: Lunfeng est un fabricant/usine. Nous pecialize dans le commutateur de memrbane pendant 26 années, écran tactile pendant 10 années.
Q2 : Mon dossier de commutateur est-il coffre-fort si je te l'envoie pour la fabrication ?
: Nous respectons l'autorité de la conception du client et ne fabriquerons sans jamais l'écran tactile pour quelqu'un d'autre
votre autorisation. NDA est acceptable.
Q3 : Est-ce que pouvez-vous vous copier le graphique de contact à membrane recouvrez/échantillon capacitive ou résistive d'écran tactile sans dossier ?
: Oui, nous pouvons copier le graphique de contact à membrane recouvert/écran tactile selon vos échantillons.
Q4 : Quel paiement acceptez-vous ?
: TTT Western Union.
Q5 : Quelle est votre manière de expédition ?
: 1. Nous avons notre propre expéditeur pour embarquer des marchandises par DHL, UPS, FEDEX, TNT, SME.
2. Si vous avez votre propre expéditeur, nous pouvons coopérer avec eux.
Q6 : Que diriez-vous de du MOQ ?
: AUCUN MOQ.
Q7 : Quel est votre marché principal ?
: L'Europe, Etats-Unis, Brésil, Russie, Turquie, Iran, Austrialia, Singapour…
