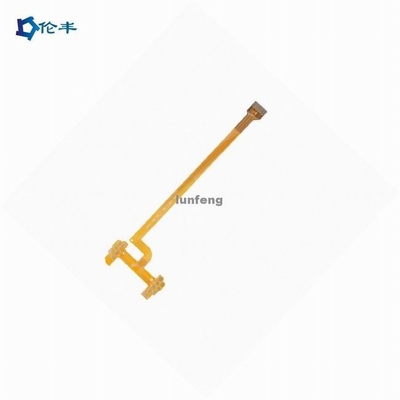

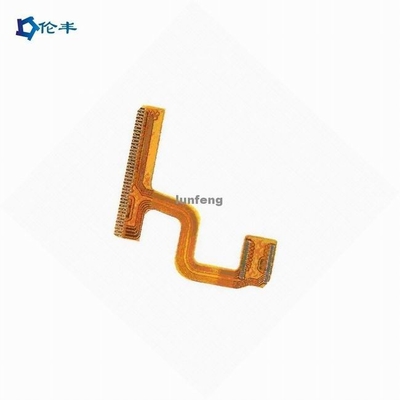

Épaisseur flexible d'en cuivre du connecteur 10-50um de carte du Polyimide pi FPC :

Informations de base
Lieu d'origine: Shenzhen, Chine
Nom de marque: Lunfeng
Certification: ISO9001:2015
Numéro de modèle: FPC009
Quantité de commande min: 1 morceau
Détails d'emballage: D'abord mis dans un poly-sac, puis paked dans un carton. Selon les exigences spéciales des clients.
Délai de livraison: 7-25 jours ouvrables, être négocié
Conditions de paiement: T/T, Western Union
Capacité d'approvisionnement: 500000 morceaux/morceaux par mois
Nom: Matériel flexible du polyimide pi de carte de FPC avec le connecteur Application: Matériel électronique
Matériel :: Polyimild, pi Épaisseur de cuivre :: 0.4-2mil (10-50um),
Épaisseur de conseil :: 0.2-6mm Taille: Taille adaptée aux besoins du client
Finissage extérieur :: Argent/étain d'immersion d'OSP/AG l'ENIG ENEPIG/de HASL/ Masque de soudure: Film jaune de pi
Article: OEM/ODM Service d'Assemblée: Fabrication de FPC
Profil d'ensemble: Le poinçon/laser a coupé/foré
Surligner:

carte flexible de 10-50um FPC

,

carte flexible du polyimide pi FPC

,

carte électronique flexible de connecteur

Matériel flexible du polyimide pi de carte de FPC avec le connecteur




Avantages des circuits imprimés flexibles


Capacité pour la liberté de conception


Les circuits imprimés flexibles ont la liberté de conception. Ils ne sont pas simplement limités à de doubles couches. C'est un grand avantage pour des ingénieurs. Avec ce genre de liberté les ingénieurs peuvent proposer des configurations complexes avec différentes interconnexions. En outre, les circuits imprimés flexibles peuvent adapter à différents composants. Si vous demandez à n'importe quel ingénieur ou concepteur là, ils te diront que la capacité d'avoir la liberté de conception va un long chemin de leur donner la capacité d'exercer la diversité et la créativité.



Ils tiennent compte des configurations à haute densité


Puisqu'ils peuvent tenir compte de la combinaison des composants montés d'à travers-trou et extérieurs plaqués, ils peuvent donner la pièce pour les dispositifs à haute densité. La possibilité de séparation étroite entre les composants tient compte de concevoir des conducteurs plus légers. Par ceci, il est possible de fournir l'espace pour les composants supplémentaires.



Caractéristiques de câble de FPC (circuit imprimé flexible)
Couche 1-6layer
Taille de FPC (maximum/minute) Minute : 10x45mm maximum : 250x1200mm
Épaisseur 0.050mm-0.2mm
Par le diamètre de trou (maximum) 6.5mm
Par la taille de trou (minute) 0.2mm
Par la tolérance de trou ±0.025mm
Épaisseur d'en cuivre de trou Min8μm 38μm maximum
Ligne largeur minimum/espace 0.04/0.04 millimètre
Graver à l'eau-forte de la tolérance ±20%
L'exactitude du modèle sur le trou ±2mil
Taille de poinçon (maximum) φ3.175mm
Taille de poinçon (minute) φ2.0mm
Épaisseur de poinçon d'ouverture (maximum) 0.2mm
Tolérance thermodurcissable d'encres ±0.2mm
Huile verte (minute) 0.1mm
Protection de soudure (minute) 8mil*8mil
Distance de protection de soudure (minute) 8mil
tolérance (minute) ±0.1mm
Matériel disponible de stratifiés Pl. ANIMAL FAMILIER. FR4-Pl
Épaisseur de cuivre d'aluminium
12um, 18um, 35um, 70um



FAQ :



Q1 : Est-vous une usine ou la société commerciale ?
: Lunfeng est un fabricant/usine. Nous pecialize dans le commutateur de memrbane pendant 26 années, écran tactile pendant 10 années.

Q2 : Mon dossier de commutateur est-il coffre-fort si je te l'envoie pour la fabrication ?
: Nous respectons l'autorité de la conception du client et ne fabriquerons sans jamais l'écran tactile pour quelqu'un d'autre
votre autorisation. NDA est acceptable.

Q3 : Est-ce que pouvez-vous vous copier le graphique de contact à membrane recouvrez/échantillon capacitive ou résistive d'écran tactile sans dossier ?
: Oui, nous pouvons copier le graphique de contact à membrane recouvert/écran tactile selon vos échantillons.

Q4 : Quel paiement acceptez-vous ?
: TTT Western Union.

Q5 : Quelle est votre manière de expédition ?
: 1. Nous avons notre propre expéditeur pour embarquer des marchandises par DHL, UPS, FEDEX, TNT, SME.
2. Si vous avez votre propre expéditeur, nous pouvons coopérer avec eux.

Q6 : Que diriez-vous de du MOQ ?
: AUCUN MOQ.

Q7 : Quel est votre marché principal ?
: L'Europe, Etats-Unis, Brésil, Russie, Turquie, Iran, Austrialia, Singapour…
