| Lieu d'origine: | Shenzhen, Chine |
|---|---|
| Nom de marque: | Lunfeng |
| Certification: | ISO9001:2015 |
| Numéro de modèle: | FPC007 |
| Quantité de commande min: | 1 morceau |
| Détails d'emballage: | D'abord mis dans un poly-sac, puis paked dans un carton. Selon les exigences spéciales des clients. |
| Délai de livraison: | 7-25 jours ouvrables, être négocié |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 500000 morceaux/morceaux par mois |

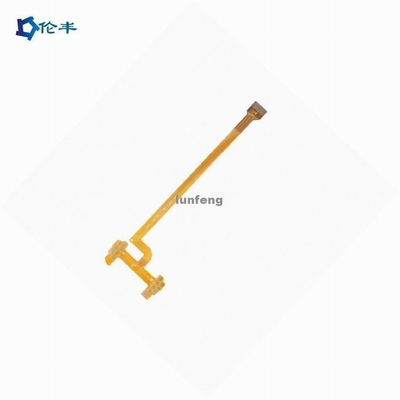

| Nom: | Câble flexible de câble de carte de FPC avec le connecteur | Application: | Matériel électronique |
|---|---|---|---|
| Matériel :: | Polyimild, pi | Épaisseur de cuivre :: | 0.4-2mil (10-50um), |
| Épaisseur de conseil :: | 0.2-6mm | Taille: | Taille adaptée aux besoins du client |
| Finissage extérieur :: | Argent/étain d'immersion d'OSP/AG l'ENIG ENEPIG/de HASL/ | Taille de trou de mn: | 0.2mm/0.3mm |

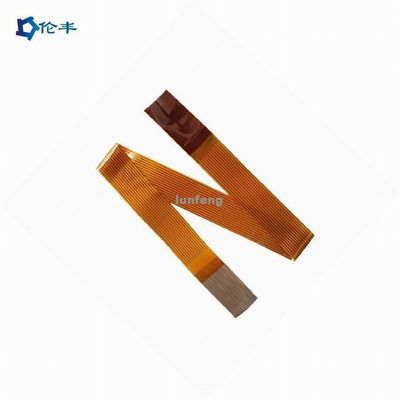

| Finissage extérieur: | Placage à l'or | Nom de produit: | Adaptez la carte/carte PCB aux besoins du client flexible de FPC/Rigid-flex |
| Surligner: | 0.4-2 carte flexible du mil FPC,carte flexible du câble FPC,circuit imprimé flexible de connecteur |
||
Les cartes flexibles ont un rôle significatif à jouer dans le fonctionnement de l'électronique. Essentiellement, elles sont employées pour rendre l'opération de l'électronique possible. Les voies conductrices et les composants électroniques font la course de l'électronique. Les cartes flexibles sont présentes dans les beaucoup l'électronique comprenant des smartphones, des comprimés, des montres intelligentes, des calculatrices et beaucoup plus. La chose pivotalement à noter est que les cartes sont différentes et, ainsi, sont employées pour différentes applications. Spécifiquement, un circuit imprimé flexible et des circuits imprimés embarquent ont différentes caractéristiques et applications. Il est ces différences que les concepteurs devraient se rendre compte de afin d'éviter des défaillances du système. Une des différences majeures est que tandis que le circuit imprimé flexible peut se plier, la carte électronique ne peut pas se plier. Un regard critique aux deux circuits indique qu'il y a des différences mécaniques et structurelles que les ingénieurs exploitent en les employant dans l'électronique. De la discussion au-dessus des circuits imprimés environ flexibles, il est évident que ces circuits soient divers et avoir les avantages multiples dans leurs applications.
|
Caractéristiques de câble de FPC (circuit imprimé flexible)
|
|
| Couche | 1-6layer |
| Taille de FPC (maximum/minute) | Minute : 10x45mm maximum : 250x1200mm |
| Épaisseur | 0.050mm-0.2mm |
| Par le diamètre de trou (maximum) | 6.5mm |
| Par la taille de trou (minute) | 0.2mm |
| Par la tolérance de trou | ±0.025mm |
| Épaisseur d'en cuivre de trou | Min8μm 38μm maximum |
| Ligne largeur minimum/espace | 0.04/0.04 millimètre |
| Graver à l'eau-forte de la tolérance | ±20% |
| L'exactitude du modèle sur le trou | ±2mil |
| Taille de poinçon (maximum) | φ3.175mm |
| Taille de poinçon (minute) | φ2.0mm |
| Épaisseur de poinçon d'ouverture (maximum) | 0.2mm |
| Tolérance thermodurcissable d'encres | ±0.2mm |
| Huile verte (minute) | 0.1mm |
| Protection de soudure (minute) | 8mil*8mil |
| Distance de protection de soudure (minute) | 8mil |
| tolérance (minute) | ±0.1mm |
| Matériel disponible de stratifiés | Pl. ANIMAL FAMILIER. FR4-Pl |
| Épaisseur de cuivre d'aluminium |
12um, 18um, 35um, 70um
|
FAQ :
Q1 : Est-vous une usine ou la société commerciale ?
: Lunfeng est un fabricant/usine. Nous pecialize dans le commutateur de memrbane pendant 26 années, écran tactile pendant 10 années.
Q2 : Mon dossier de commutateur est-il coffre-fort si je te l'envoie pour la fabrication ?
: Nous respectons l'autorité de la conception du client et ne fabriquerons sans jamais l'écran tactile pour quelqu'un d'autre
votre autorisation. NDA est acceptable.
Q3 : Est-ce que pouvez-vous vous copier le graphique de contact à membrane recouvrez/échantillon capacitive ou résistive d'écran tactile sans dossier ?
: Oui, nous pouvons copier le graphique de contact à membrane recouvert/écran tactile selon vos échantillons.
Q4 : Quel paiement acceptez-vous ?
: TTT Western Union.
Q5 : Quelle est votre manière de expédition ?
: 1. Nous avons notre propre expéditeur pour embarquer des marchandises par DHL, UPS, FEDEX, TNT, SME.
2. Si vous avez votre propre expéditeur, nous pouvons coopérer avec eux.
Q6 : Que diriez-vous de du MOQ ?
: AUCUN MOQ.
Q7 : Quel est votre marché principal ?
: L'Europe, Etats-Unis, Brésil, Russie, Turquie, Iran, Austrialia, Singapour…
