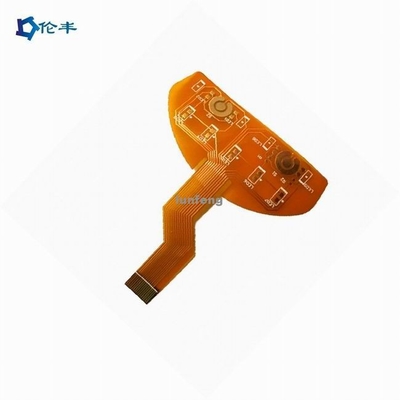

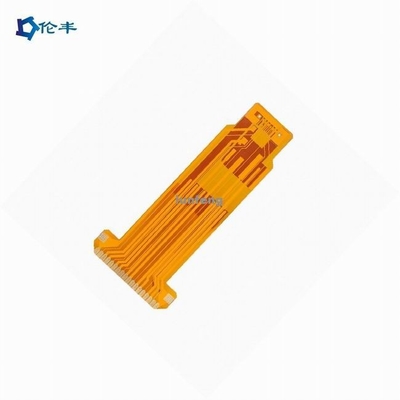

câble équipé flexible de carte PCB de carte de 0.2mm-6mm FPC

Informations de base
Lieu d'origine: Shenzhen, Chine
Nom de marque: Lunfeng
Certification: ISO9001:2015
Numéro de modèle: FPC002
Quantité de commande min: 1 morceau
Détails d'emballage: D'abord mis dans un poly-sac, puis paked dans un carton. Selon les exigences spéciales des clients.
Délai de livraison: 7-25 jours ouvrables, être négocié
Conditions de paiement: T/T, Western Union
Capacité d'approvisionnement: 500000 morceaux/morceaux par mois
Nom: Carte flexible de câble de carte de FPC Application: Matériel médical, matériel électronique
Matériel :: Polyimild, pi Épaisseur de cuivre :: 0.4-2mil (10-50um),
Épaisseur de conseil :: 0.2-6mm Mn ligne largeur :: 0.075mm/0.075mm (3mil/3mil)
Taille: Taille adaptée aux besoins du client Mn interlignage :: 0,003"
Finissage extérieur :: Argent/étain d'immersion d'OSP/AG l'ENIG ENEPIG/de HASL/ Nom de produit: Assemblée de carte PCB de câble
Article: OEM/ODM Couleur: Jaune, noir
Surligner:

carte flexible de 6mm FPC

,

carte flexible de 0.2mm FPC

,

Carte de câble de carte PCB

Carte flexible de câble de carte de FPC


Applications des circuits imprimés flexibles


Recouvrement flexible de circuit



Des circuits imprimés flexibles peuvent être utilisés pour différentes applications. Par exemple, ils peuvent être employés pour des applications statiques et le fléchissement dynamique. Pour le cas des applications statiques, la conception de la carte est pour le fléchissement minimal. C'est pendant l'installation que le circuit est fléchi. Pour le fléchissement dynamique, les cartes sont pour le fléchissement régulier. Voici un certain nombre d'applications de ces cartes : robots, imprimantes, et téléphones portables. Il est également essentiel de préciser que des cartes flexibles sont en grande partie utilisées dans les applications qui exigent la haute précision et le fléchissement régulier. Les exemples de ces applications incluent : caméras, satellites, pompes à essence, freins ABS, avionique, systèmes de mouvement, dispositifs médicaux, systèmes d'airbag, et dispositifs de fabrication.



Caractéristiques de câble de FPC (circuit imprimé flexible)
Couche 1-6layer
Taille de FPC (maximum/minute) Minute : 10x45mm maximum : 250x1200mm
Épaisseur 0.050mm-0.2mm
Par le diamètre de trou (maximum) 6.5mm
Par la taille de trou (minute) 0.2mm
Par la tolérance de trou ±0.025mm
Épaisseur d'en cuivre de trou Min8μm 38μm maximum
Ligne largeur minimum/espace 0.04/0.04 millimètre
Graver à l'eau-forte de la tolérance ±20%
L'exactitude du modèle sur le trou ±2mil
Taille de poinçon (maximum) φ3.175mm
Taille de poinçon (minute) φ2.0mm
Épaisseur de poinçon d'ouverture (maximum) 0.2mm
Tolérance thermodurcissable d'encres ±0.2mm
Huile verte (minute) 0.1mm
Protection de soudure (minute) 8mil*8mil
Distance de protection de soudure (minute) 8mil
tolérance (minute) ±0.1mm
Matériel disponible de stratifiés Pl. ANIMAL FAMILIER. FR4-Pl
Épaisseur de cuivre d'aluminium
12um, 18um, 35um, 70um



FAQ :



Q1 : Est-vous une usine ou la société commerciale ?
: Lunfeng est un fabricant/usine. Nous pecialize dans le commutateur de memrbane pendant 26 années, écran tactile pendant 10 années.

Q2 : Mon dossier de commutateur est-il coffre-fort si je te l'envoie pour la fabrication ?
: Nous respectons l'autorité de la conception du client et ne fabriquerons sans jamais l'écran tactile pour quelqu'un d'autre
votre autorisation. NDA est acceptable.

Q3 : Est-ce que pouvez-vous vous copier le graphique de contact à membrane recouvrez/échantillon capacitive ou résistive d'écran tactile sans dossier ?
: Oui, nous pouvons copier le graphique de contact à membrane recouvert/écran tactile selon vos échantillons.

Q4 : Quel paiement acceptez-vous ?
: TTT Western Union.

Q5 : Quelle est votre manière de expédition ?
: 1. Nous avons notre propre expéditeur pour embarquer des marchandises par DHL, UPS, FEDEX, TNT, SME.
2. Si vous avez votre propre expéditeur, nous pouvons coopérer avec eux.

Q6 : Que diriez-vous de du MOQ ?
: AUCUN MOQ.

Q7 : Quel est votre marché principal ?
: L'Europe, Etats-Unis, Brésil, Russie, Turquie, Iran, Austrialia, Singapour…
