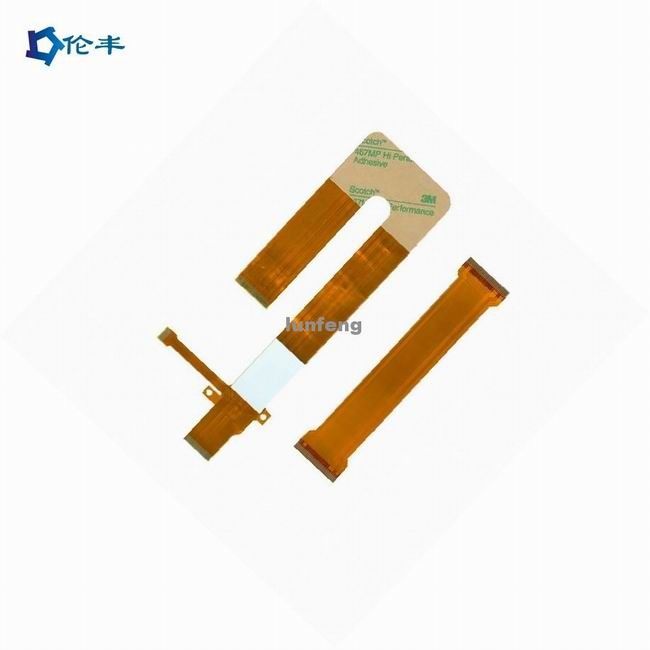

Flex Printed Circuit adhésif arrière FPC Polyimild Flex Pcb Material

Informations de base
Lieu d'origine: Shenzhen, Chine
Nom de marque: Lunfeng
Certification: ISO9001:2015
Numéro de modèle: FPC006
Quantité de commande min: 1 morceau
Détails d'emballage: D'abord mis dans un poly-sac, puis paked dans un carton. Selon les exigences spéciales des clients.
Délai de livraison: 7-25 jours ouvrables, être négocié
Conditions de paiement: T/T, Western Union
Capacité d'approvisionnement: 500000 morceaux/morceaux par mois
Nom: Carte PCB flexible flexible de la carte de FPC pi avec l'adhésif arrière Application: Matériel médical, matériel électronique
Matériel :: Polyimild, Épaisseur de cuivre :: 0.4-2mil (10-50um), Min8μm 38μm maximum
Épaisseur de conseil :: 0.2-6mm Min. Hole Size :: 0.1mm (4mil) pour HDI/0.15mm (6mil)
Mn ligne largeur :: 0.075mm/0.075mm (3mil/3mil) Taille: Taille adaptée aux besoins du client
Mn interlignage :: 0,003" Finissage extérieur :: Argent/étain d'immersion d'OSP/AG l'ENIG ENEPIG/de HASL/
Surligner:

Circuit imprimé de câble de FPC

,

circuit imprimé de câble adhésif arrière

,

Matériel de carte PCB de câble de Polyimild

Carte PCB flexible flexible de la carte de FPC pi avec l'adhésif arrière

Les composantes clés de compréhension fléchissent environ la fabrication de carte PCB sont des goupilles d'attachement qui sont des goupilles peuvent être ajoutées comme prolongements de conducteur, goupilles de soudure ou d'autres options. Le placement de l'adhésif dans les emplacements principaux permet l'amélioration dans le placement et le support de circuit. Avec l'augmentation des soucis avec la perturbation électromagnétique et des émissions des circuits, l'armature des caractéristiques peut réduire ces risques. Sur les circuits à simple face, les traces et les espaces de conducteur sont disponibles dans .002". Sur les circuits doubles faces et multicouche, les traces et les espaces de conducteur sont disponibles dans .003" - .004". Les connecteurs sont des circuits de câble avec les connecteurs assemblés tiennent compte des assemblées plus rapides. Des renforts sont employés pour rigidize des circuits dans les secteurs composants. Cadres de renfort pour aider la soudure, les agrafes à part et les plis de vague en le place. Le câble relie ensemble sont employés pour relier les tableaux rigides permettant ensemble se plier et placer pour résoudre des problèmes de empaquetage à haute densité.


Caractéristiques de câble de FPC (circuit imprimé flexible)
Couche 1-6layer
Taille de FPC (maximum/minute) Minute : 10x45mm maximum : 250x1200mm
Épaisseur 0.050mm-0.2mm
Par le diamètre de trou (maximum) 6.5mm
Par la taille de trou (minute) 0.2mm
Par la tolérance de trou ±0.025mm
Épaisseur d'en cuivre de trou Min8μm 38μm maximum
Ligne largeur minimum/espace 0.04/0.04 millimètre
Graver à l'eau-forte de la tolérance ±20%
L'exactitude du modèle sur le trou ±2mil
Taille de poinçon (maximum) φ3.175mm
Taille de poinçon (minute) φ2.0mm
Épaisseur de poinçon d'ouverture (maximum) 0.2mm
Tolérance thermodurcissable d'encres ±0.2mm
Huile verte (minute) 0.1mm
Protection de soudure (minute) 8mil*8mil
Distance de protection de soudure (minute) 8mil
tolérance (minute) ±0.1mm
Matériel disponible de stratifiés Pl. ANIMAL FAMILIER. FR4-Pl
Épaisseur de cuivre d'aluminium
12um, 18um, 35um, 70um







Fournisseur chaud de carte PCB de Flex Board Flexible de fabrication de la Chine FPC de petit prix de vente







Fournisseur chaud de carte PCB de Flex Board Flexible de fabrication de la Chine FPC de petit prix de vente



Flex Printed Circuit adhésif arrière FPC Polyimild Flex Pcb Material 2Flex Printed Circuit adhésif arrière FPC Polyimild Flex Pcb Material 3








FAQ :



Q1 : Est-vous une usine ou la société commerciale ?
: Lunfeng est un fabricant/usine. Nous pecialize dans le commutateur de memrbane pendant 26 années, écran tactile pendant 10 années.

Q2 : Mon dossier de commutateur est-il coffre-fort si je te l'envoie pour la fabrication ?
: Nous respectons l'autorité de la conception du client et ne fabriquerons sans jamais l'écran tactile pour quelqu'un d'autre
votre autorisation. NDA est acceptable.

Q3 : Est-ce que pouvez-vous vous copier le graphique de contact à membrane recouvrez/échantillon capacitive ou résistive d'écran tactile sans dossier ?
: Oui, nous pouvons copier le graphique de contact à membrane recouvert/écran tactile selon vos échantillons.

Q4 : Quel paiement acceptez-vous ?
: TTT Western Union.

Q5 : Quelle est votre manière de expédition ?
: 1. Nous avons notre propre expéditeur pour embarquer des marchandises par DHL, UPS, FEDEX, TNT, SME.
2. Si vous avez votre propre expéditeur, nous pouvons coopérer avec eux.

Q6 : Que diriez-vous de du MOQ ?
: AUCUN MOQ.

Q7 : Quel est votre marché principal ?
: L'Europe, Etats-Unis, Brésil, Russie, Turquie, Iran, Austrialia, Singapour…
