Détails des produits

À la maison Produits

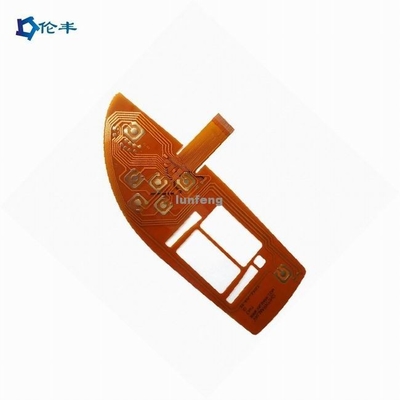

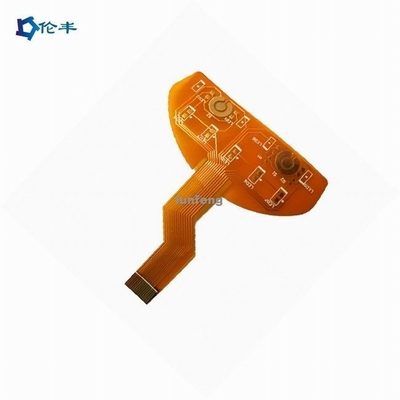

6 couches de circuits imprimés flexibles en FPC câble polyimild pour équipement médical et appareils électroniques

Nom De Marque:	Lunfeng
Numéro De Modèle:	FPC001
Quantité De Produit:	1 morceau
Conditions De Paiement:	T/T, Union occidentale
Capacité à Fournir:	500000 morceaux/morceaux par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Shenzhen, Chine

Certification:

ISO9001:2015

Matériau de base:

Polyimild

Épaisseur du panneau:

0,2-6 mm

Min. Espacement des lignes:

0,003"

Min. Largeur de ligne:

0.075mm/0.075mm(3mil/3mil)

Min. Taille du trou:

0.1mm (4mil) pour HDI/0.15mm (6mil)

Finition des surfaces:

HASL/OSP/Ag/ENIG/ENEPIG/Immersion argent/étain

Épaisseur du cuivre:

0.4-2mil (10-50um)

Couche:

1-6layer

Taille FPC (max/min):

Min: 10x45mm Max: 250x1200mm

Épaisseur:

0,050 mm--0,2 mm

Détails d'emballage:

D'abord mis dans un poly-sac, puis paked dans un carton. Selon les exigences spéciales des clients.

Capacité d'approvisionnement:

500000 morceaux/morceaux par mois

Mettre en évidence:

6 carte flexible de la couche FPC

Carte flexible du câble FPC de carte PCB

Ensemble de carte PCB de câble de Polyimild

Description du produit

Carte de circuit imprimé flexible FPC à 6 couches, câble polyimide, assemblage de PCB flexible

Carte de circuit imprimé flexible FPC, câble PCB flexible FPC

Un PCB est structuré comme un gâteau à plusieurs couches, présentant des couches alternées de différents matériaux qui sont laminées ensemble à l'aide de chaleur et d'adhésif. La fabrication de PCB double couche, également appelée carte de circuit imprimé double face, implique une carte de circuit imprimé avec deux couches de motifs conducteurs. Les circuits PCB double face permettent un routage plus proche et plus étendu en alternant entre les couches supérieure et inférieure à l'aide de vias. Actuellement, la technologie des cartes de circuit imprimé double face représente le type de PCB le plus largement utilisé dans l'industrie.

Spécifications du câble FPC (circuit imprimé flexible)

Paramètre	Spécification
Couche	1-6 couches
Taille FPC (Max/Min)	Min : 10x45 mm \| Max : 250x1200 mm
Épaisseur	0,050 mm - 0,2 mm
Diamètre du trou traversant (Max)	6,5 mm
Taille du trou traversant (Min)	0,2 mm
Tolérance du trou traversant	±0,025 mm
Épaisseur du cuivre du trou	Min 8 µm \| Max 38 µm
Largeur/Espace de ligne minimum	0,04/0,04 mm
Tolérance de gravure	±20 %
Précision du motif sur le trou	±2 mil
Taille de poinçonnage (Max)	φ3,175 mm
Taille de poinçonnage (Min)	φ2,0 mm
Épaisseur d'ouverture de poinçonnage (Max)	0,2 mm
Tolérance des encres thermodurcissables	±0,2 mm
Huile verte (Min)	0,1 mm
Plaquette de soudure (Min)	8 mil × 8 mil
Distance de la plaquette de soudure (Min)	8 mil
Tolérance (Min)	±0,1 mm
Matériaux de laminage disponibles	PI, PET, FR4-PI
Épaisseur du film de cuivre	12 µm, 18 µm, 35 µm, 70 µm

Questions fréquemment posées

Q1 : Êtes-vous une usine ou une société commerciale ?

R : Lunfeng est un fabricant/une usine. Nous sommes spécialisés dans les interrupteurs à membrane depuis 26 ans et les écrans tactiles depuis 10 ans.

Q2 : Mon fichier de commutateur est-il en sécurité si je vous l'envoie pour fabrication ?

R : Nous respectons l'autorité de conception du client et ne fabriquerons jamais d'écrans tactiles pour d'autres sans votre permission. Un accord de non-divulgation est acceptable.

Q3 : Pouvez-vous copier des échantillons d'interrupteurs à membrane/de superpositions graphiques/d'écrans tactiles capacitifs ou résistifs sans fichier ?

R : Oui, nous pouvons cloner des interrupteurs à membrane, des superpositions graphiques et des écrans tactiles selon vos échantillons.

Q4 : Quel paiement acceptez-vous ?

R : TT/Western Union.

Q5 : Quelle est votre méthode d'expédition ?

R : 1. Nous avons notre propre transitaire pour expédier les marchandises par DHL, UPS, FEDEX, TNT, EMS.
2. Si vous avez votre propre transitaire, nous pouvons coopérer avec eux.

Q6 : Qu'en est-il du MOQ ?

R : Aucune quantité minimale de commande.

Q7 : Quel est votre marché principal ?

R : Europe, États-Unis, Brésil, Russie, Turquie, Iran, Australie, Singapour...

Les étiquettes:

Polyimild PI Film FPC Flexible Circuit Board 1-6 couches Taille personnalisée pour les appareils électroniques grand public
